米昂电子科技 气体报警控制器工作原理

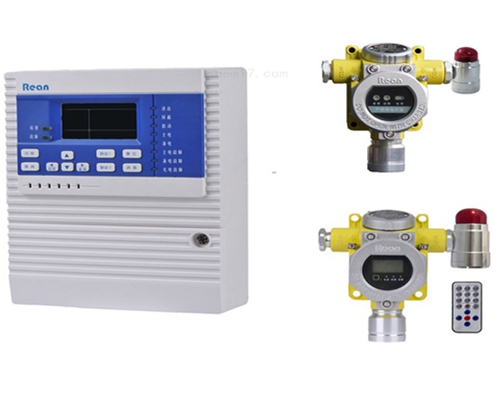

工业用固定式气体报警器由报警控制器和探测器组成，控制器可放置于值班室内，主要对各监测点（也就是探测器）进行监控控制；探测器安装于气体最易泄露的地点，其核心部件为内置的气体传感器，传感器检测空气中气体的浓度。探测器将传感器检测到的气体浓度转换成电信号，通过线缆传输到控制器，气体浓度越高，电信号越强，当气体浓度达到或超过报警控制器设置的报警点时，报警器发出报警信号，并可启动电磁阀、排气扇等外联设备，自动排除隐患。

气体报警控制器在工业气体报警装置中相当于眼睛和大脑，通过眼睛来观察监控探测器的工作状态，用大脑去分析然后在呈现出来，并且做出相应的判断后发出一定的信号，启动外接设备做出相应的处理。

比如，探测器检测到气体泄漏，通过信号传输至控制器，控制器将浓度值转化成可以简单识别的数值，经分析若浓度超过了控制器的设定报警点，控制器会声光报警，同时也会启动外接设备（电磁阀或排风扇），若探测器不能正常工作，就会上传个错误的信号，控制器会根据信号进行辨别是什么地方出现问题，是传感器的问题还是通讯线路的问题，并且以一定的状态显示出来（比如显示“E1”：为传感器故障；显示“E2”：为通讯线路故障）。

探测器在工业气体报警装置中起到就是一个鼻子的作用，将探测器安装在易泄漏点的位置，通过敏感器件（传感器）对现场气体浓度进行采集探测，通过一定的传输方式上传至气体报警控制器，由控制器做出相应的处理。由此可见，气体报警控制器必须和气体探测器配套使用。

根据现场情况，比如说厂房的面积、泄漏点密疏以及现场的气体种类，来决定探测器的安装数量，根据探测器的数量来选配气体报警控制器。

以可燃气为例子：

若探测器的数量为1~2只，可选择分线1-2路报警器，探测器的型号为HFT-EX型气体探测器，报警控制器的型号可选择FHM301/FHM302型气体报警控制器。

若探测器的数量为3~8只，可选择分线3-8路报警器，探测器的型号为HFT-EX型气体探测器，报警控制器的型号可选择HFM204/HFM206/HFM208型气体报警控制器。

若探测器的数量在1~32只范围内，也可选择1-32路HFT-EX的报警器，报警控制器的型号为HFM816/HFM832型气体报警控制器。

若探测器的数量为10~255只范围内，可选择四线制总线报警器，探测器的型号为HFT-EX型气体探测器，报警控制器的型号为HFM800型气体报警控制器；也可选择两总线的报警器，安装简单，连接线缆只有两根线，没有正负区分，有较强的操作性，也可减少安装的费用。
