声光报警器电路

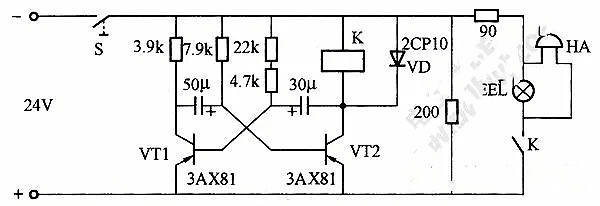

如下图所示的电路主要由旋转开关S、晶体管振荡器、继电器K、电铃HA、指示灯EL等组成。当接通电源时,振荡器开始工作,VT2不断导通截止,因此继电器不断吸合释放,指示灯闪光,电铃发出间断报警声。改变振荡电路的电阻或电容值,可改变振荡频率,从而改变响铃和指示灯闪光频率。

本电路适用于有人值守的铁道口作禁止通行报警。
