米昂电子 气体报警控制器的安装规范

一、控制器安装位置

控制器属非防爆结构，应固定安装在安全场所，其安装位置应选择在便于观察和维修之处，周围不应有影响仪器正常工作的强电磁场(电机、变压器、动力电缆等)。

二、控制器安装方法

将报警控制器插入仪表盘开孔，从仪表盘后面将两个固定支架分别插入机壳（上、下）安装孔，顺时针旋转螺杆紧固（见图1）。仪表盘开孔尺寸及外形尺寸（见图1）。

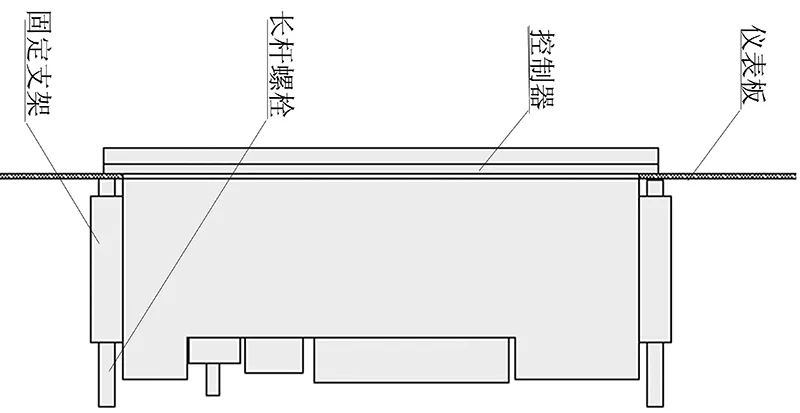

图1：安装示意图

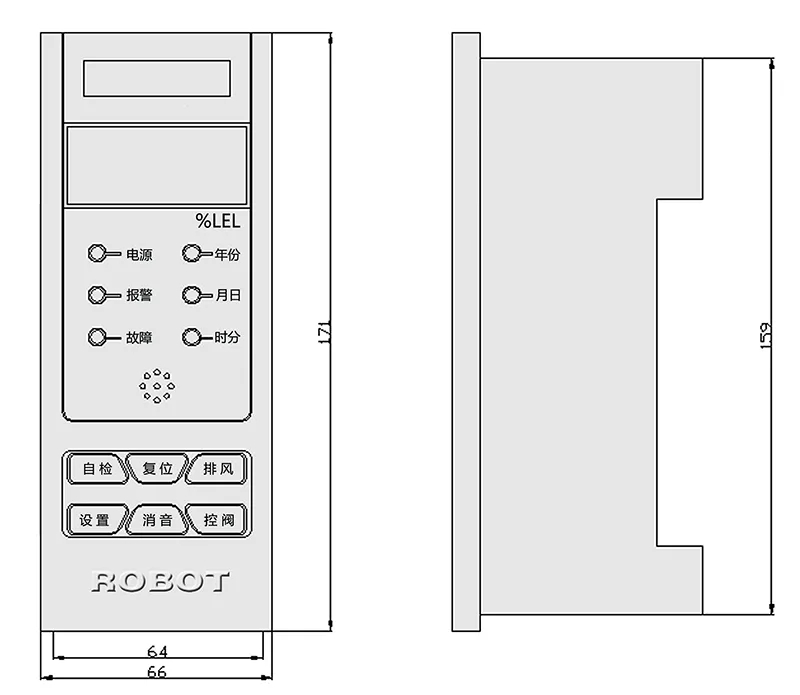

图2：仪表盘开孔尺寸及外形尺寸

三、布线

（1）气体报警器和控制器之间用三芯屏蔽电缆线连接，三芯屏蔽电缆线的线径大小由传输距离决定，传输距离和线径要求见下表。


（2）在检测现场，气体报警器传输电缆应装保护钢管或PVC管，与气体报警器连接处最好加金属软管。在信号传输线路上，电缆间的连接必须牢固可靠。

（3）三芯屏蔽线、电源线等走线要平直、规整，线卡牢固、均匀。

四、接线说明

（1）电源模块接线：取一根四芯屏蔽电缆线，两端剥掉外皮100mm，再剥内部色线的线头10mm，屏蔽线一端的四芯色线红、黑、黄、绿分别接电源模块的4、3、2、1端子，屏蔽线的另一端接四芯接插件，具体接线见下图3。

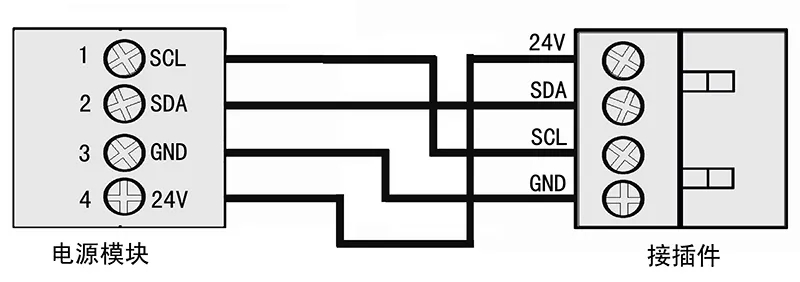

图3：电源模块接线图

（2）控制器与电源模块之间的连线：

将电源模块的四芯接插件插到控制器背面的任一个黑色接插座上。

（3）控制器与气体报警器之间的连续：

控制器的1、2、3、4接线端子分别接气体报警器的机壳地、地、信号、电源线。

（4）控制器与外部联动设备的连线：

接线端子E+、E－接故障联动装置；

接线端子A+、B-分别为RS485信号输出正负两端；

接线端子OUT+、OUT- 分别为4mA-20mA信号输出的正、负两端；

L所对应的接线端子NC、COM、NO分别为报警时的常闭、公共端、常开；

H所对应的接线端子NC、COM、NO分别为报警时的常闭、公共端、常开。(具体见图4)

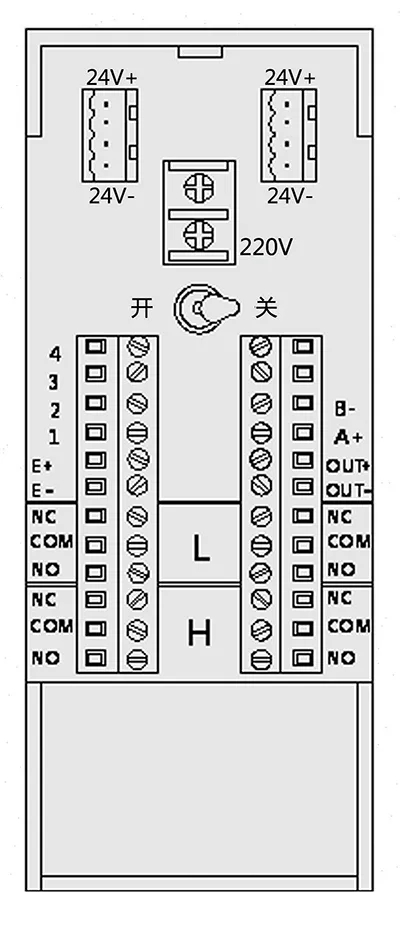

图4：仪表接线端子图
