一、声光报警器主机侧接线

声光报警器主机侧接DO接口

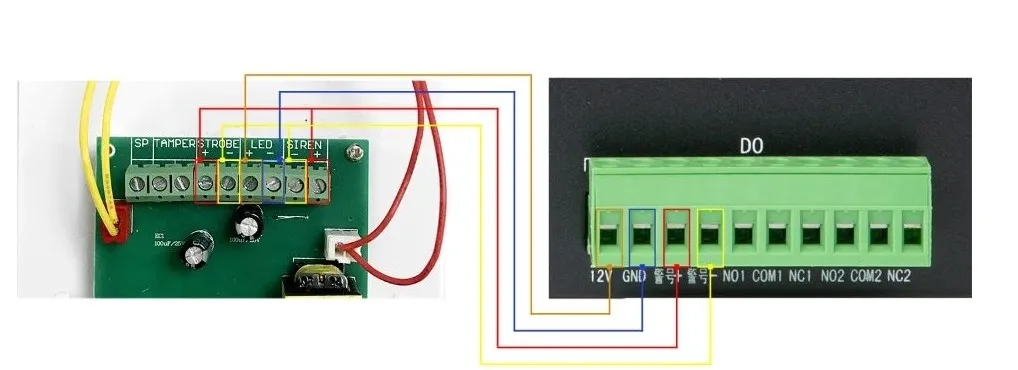

二、声光报警器接线

声光报警器侧线序：

STROBE +和SIPEN+ —DO端子上的警号+，STROBE -和SIPEN- 接 DO端子上的警号-，LED+接12V，LED-接GND。

主机侧接DO接口。

注意：

1：TROBE+与LED+在端子的左边，而SIREN+在端子的右边，大家在接线的时候要注意，不能接反

三、声光报警器上电

声光报警器接到DO端子后，LED灯会常亮，报警时声光报警器蜂鸣器会响，同时告警LED灯会闪烁。
