1、电磁阀的工作原理电磁阀的基本结构（如图1 所示）。

当线圈通电时，磁回路受激产生了电磁吸力，使活动铁芯受到吸引力而向下移动，它克服了复位弹簧的力把阀塞开启，于是工作介质(空气或油)从进气口流至工作口，使工作介质在管路中流动；当线圈断电后，电磁吸力消失了，活动铁芯在弹簧的作用下回复到原来的位置，关闭了阀塞，于是工作介质停止了流动。对于常见的二位二通电磁阀也是这样的工作原理，只是阀上没有了排气口而已。

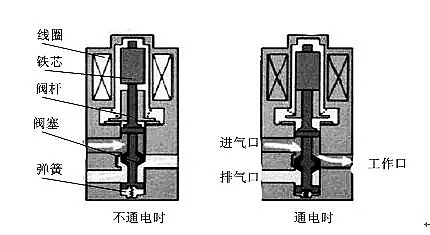

图1 二位三通电磁阀工作原理示意图

2．电磁阀的基本分类。

按工作原理可将电磁阀分为：直动式、先导式、分步直动式三类。直动式：上面的图1就属于直动式。

先导式：通电后电磁力把先导孔打开，使上腔室压力下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电后，弹簧力把先导孔关闭，入口压力通过旁通孔在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动关阀。

分步直动式：采用直动式和先导式相结合的工作原理。按流体所接的路数可将电磁阀分为二位二通，二位三通，二位四通，二位五通等形式。按电磁线圈的个数，可将电磁阀分为单控和双控两种：单线圈的称为单电控，双线圈的称为双电控。

3．电磁阀的图形符号。

电磁阀的用途广泛，由于使用的行业不同，其图型略有差别。 (1) 流程行业在流程行业带控制点的流程图(PID图)上，电磁阀的图形符号如图2所示。

图2 PID图上的电磁阀符号

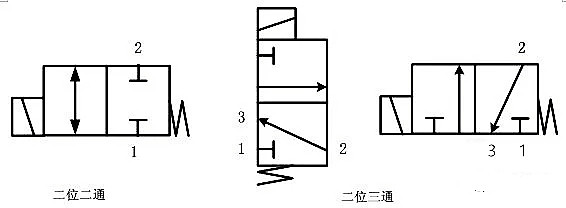

(2) 机械行业在机械行业或机电一体化的气、液传动系统，用的图形符号如图3所示。图3 分别是一个二位二通，二位三通电磁阀上下排列和左右排列的图形符号示意图。

图3 电磁阀图形符号示意图

特别要说明的是：上下两个方框不是两个腔体，而是分别表示通电和未通电时的状态，上面方框(左边方框)是表示通电后流体流动的方向和端口，下面方框(右边方框)是表示不通电的时候流体流动的方向和端口。这种双状态的画法是把管路连接画在不通电的情况下，即画在下面的方框(右边方框)。

图中的1、2、3标号采用的是GB／T 32215-2015标准的标识，按标准规定主气口由一位数字来识别，具体标识分别是：进气口为1，工作口为2，排气口为3。按标准规定：控制机构，先导控制口和电气连接线都用二位数字标识，如以下图5中的12，14，其第一位数字是1，第二位数字表示当相应控制机构动作时与主气口1连接的主气口的编号。

图符的方框表示电磁阀的工作位置，有几个方框就表示有几“位”。方框内的箭头表示流体处于接通状态，但箭头方向不一定表示流体的实际方向。方框内的┫ 形符号表示该通路不通。方框外部连接的接口数有几个，就表示几“通”。平时说的二位二通，二位三通，二位四通，二位五通就是根据以上来的。

换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀塞未受到操纵力时所处的位置。图形符号中的中位是三位阀的常态位。

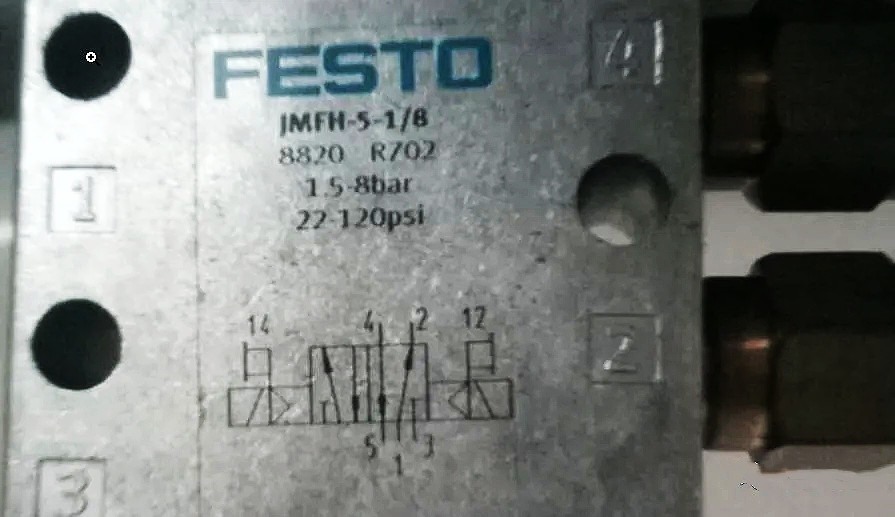

我们结合楼主提供的电磁阀照片(图4)试进行说明。从照片看这是一个二位五通双控电磁阀。

图4 电磁阀局部照片

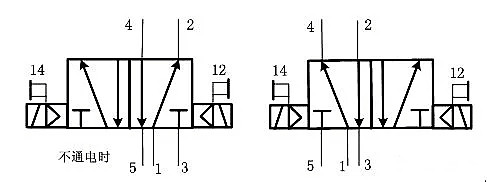

我们把它画成图5，来看看该阀门流体与端口的状态，12与14下边的图形表示：电磁铁与内部先导控制和手动操纵控制。图5是假设12侧线圈是不通电的。只是14侧线圈通、断电的动作，左边是14侧线圈不通电时的状态，右边是通电时的状态。由于其与工艺要求的正、反动作还有关系，因此，详细说明请看下半部分的：

5．电磁阀应用实例”的内容。

图5 二位五通先导式电磁阀示意图
