一、设备接地线的安装说明(设备接地线使黄绿线)

1，设备接地线的安装方式可采用：铜棒或角钢。

2，垂直埋设三根，打入地下的深度不应小于２.5米,两点的距离为1米左右。

接地体与建筑物的距离不应小于1.5米。

3，坑内施以适量导电炭粉和工业盐,以增加土壤导电性,土外面需留一根检查口方便日后的点检及检查使用。

4，总线使用10平方引至车间,支线使用2.5平方多股线。

5，引头使用螺丝固定。

二、防静电接地线的安装要求(静电线使用绿色线)

1，防静电线距离建筑物与设备接地线至少5米远。

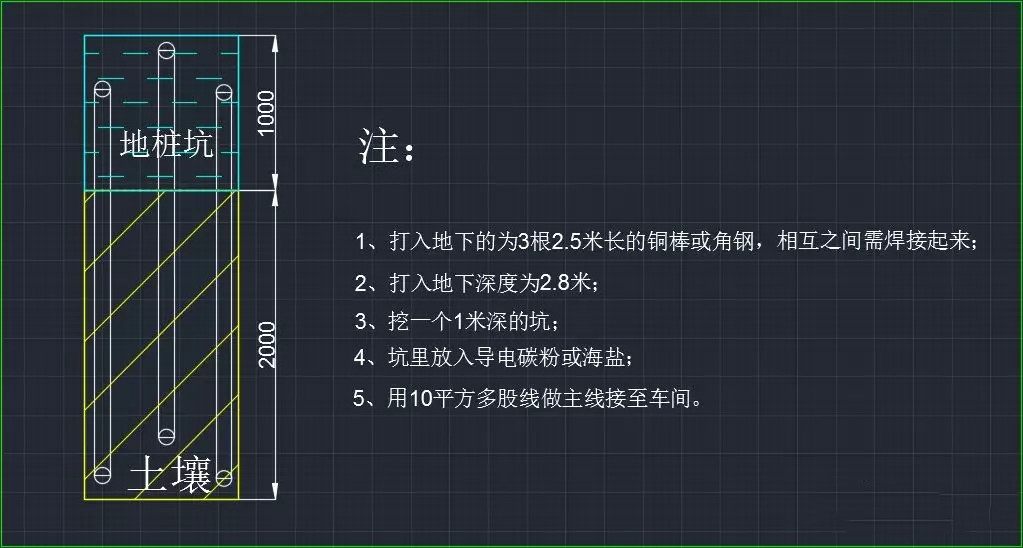

2，为保证接地的可靠,应有三点以上接地,挖深1m以上坑,将2.5m以上铜棒或角钢打入坑内(即铜棒插入地下2.5m以上),再将这三处焊接在一起,用10ｍ㎡绝缘铜芯线焊上引入室内为干线。

3，坑内施以适量导电炭粉和工业盐,以增加土壤导电性,土外面需留一根检查口方便日后的点检及检查使用。

4，使用2.5平方的多股线接至防静电地板预留铜箔处,不可使用单股线。

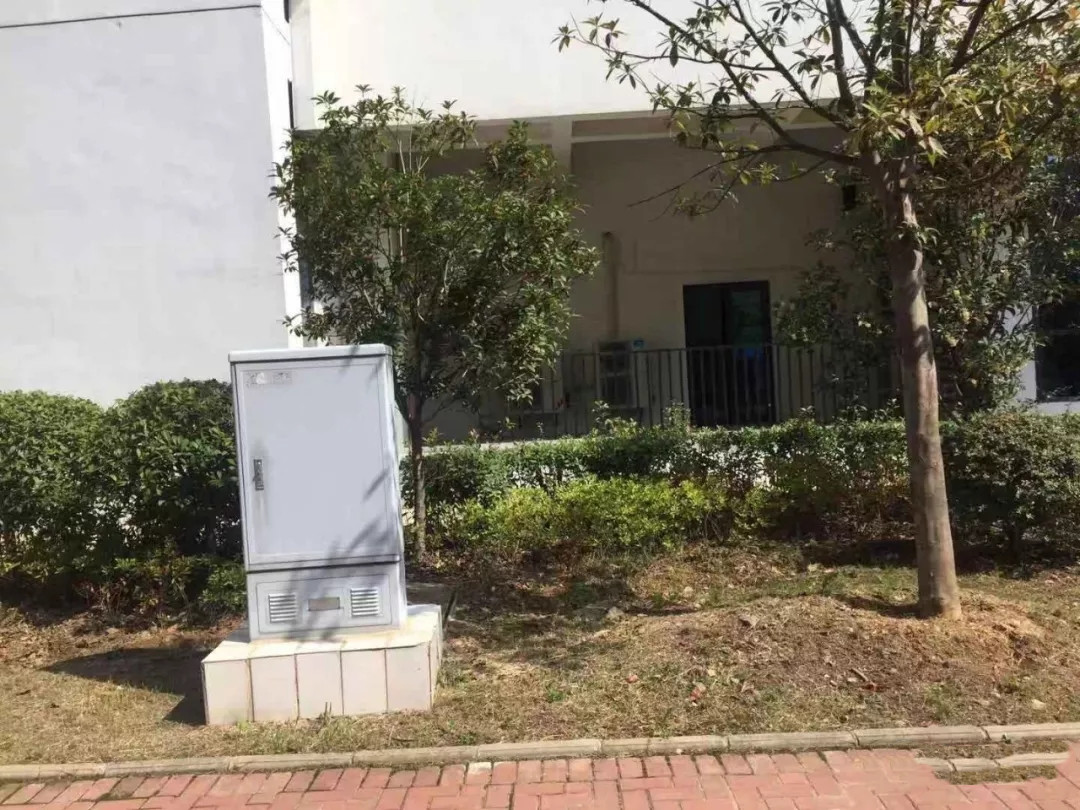

地桩安装位置在3号电子厂房西面，靠近1号电梯的大楼外绿化带：
